Како функционише хладна плоча?
26.12.2024
Течно хлађење се појавило као веома ефикасно решење у области управљања топлотом, посебно у рачунарству и електроници високих перформанси. У срцу многих система за течно хлађење је хладна плоча, критична компонента дизајнирана да ефикасно пренесе топлоту са осетљивих компоненти. Овај чланак детаљно разматра како хладне плоче раде и њихову улогу у системима за хлађење течности.

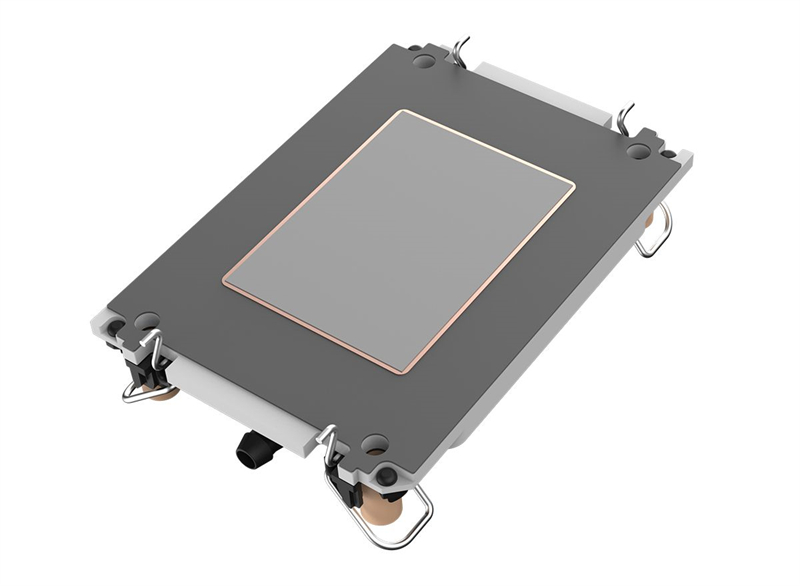

Шта је хладна плоча?
Хладна плоча је измењивач топлоте који помаже у преношењу топлоте са компоненти које стварају топлоту, као што су ЦПУ или ГПУ, до течног расхладног средства. Хладне плоче су обично направљене од високо топлотно проводљивих материјала, као што су бакар или алуминијум, и дизајниране су да максимизирају површину и побољшају дисипацију топлоте. Често су интегрисани у системе за течно хлађење како би се одржале оптималне радне температуре, чиме се побољшавају перформансе и продужава век трајања електронских компоненти.
Како функционише хладна плоча?
Рад хладне плоче је релативно једноставан, али веома ефикасан. Ево корак по корак увода у његов принцип рада:
1. Апсорпција топлоте: Када компонента генерише топлоту током рада, хладна плоча се монтира директно на њу. Материјал термичког интерфејса (ТИМ), обично термална паста или термална подлога, се наноси између компоненте и хладне плоче да би се обезбедио ефикасан пренос топлоте. Хладна плоча апсорбује топлоту из компоненте, чиме се повећава њена температура.

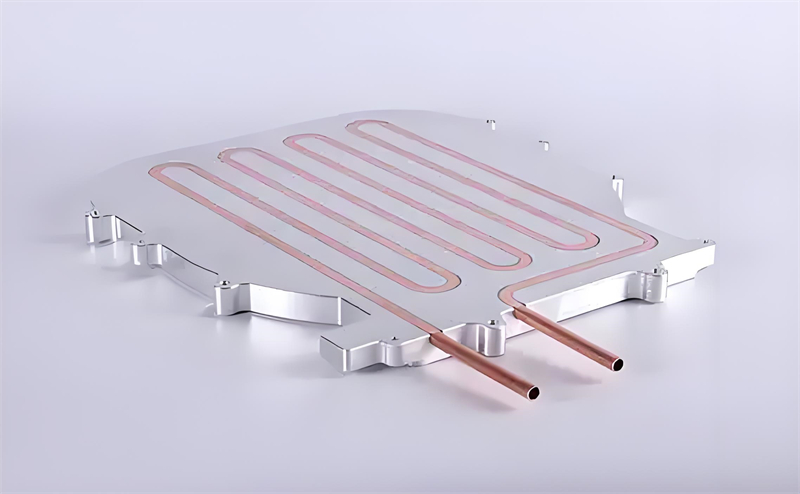

2. Пренос топлоте на расхладну течност: Хладне плоче су дизајниране са каналима или пролазима кроз које тече течност за хлађење. Како хладна плоча апсорбује топлоту, она је преноси на расхладну течност која циркулише унутар ових канала. Дизајн хладне плоче је критичан; мора да обезбеди адекватну површину и путеве протока како би се максимизирала размена топлоте.
3. Циркулација расхладне течности: Расхладна течност, обично мешавина воде и антифриза или специјализована расхладна течност, се пумпа кроз хладну плочу. Како расхладна течност тече кроз канале, она апсорбује топлоту са хладне плоче, ефикасно хладећи хладну плочу. Расхладна течност се повећава на температури како апсорбује топлоту и наставља да циркулише кроз систем.
4. Одвођење топлоте: Након што расхладна течност напусти хладну плочу, она се усмерава на радијатор или измењивач топлоте. Овде расхладна течност ослобађа апсорбовану топлоту у околни ваздух, обично уз помоћ вентилатора за побољшање протока ваздуха. Након хлађења, течност се враћа на хладну плочу и циклус се понавља.
Предности хладних плоча хлађених течношћу
Хладне плоче хлађене течношћу нуде неколико предности у односу на традиционалне методе ваздушног хлађења. Прво, они пружају врхунско управљање топлотом, што смањује радне температуре и повећава перформансе. Ово је посебно важно у рачунарским окружењима високих перформанси где компоненте генеришу много топлоте.
Друго, хладне плоче могу бити дизајниране за специфичне примене, што их чини погодним за широк спектар електронских уређаја од рачунара за игре до индустријских машина. Њихов компактан дизајн омогућава ефикасно коришћење простора, што је критично за густо збијене системе.
Коначно, системи за течно хлађење, укључујући хладне плоче, имају тенденцију да раде тише од система за хлађење ваздуха јер се ослањају на проток течности, а не на вентилаторе велике брзине за расипање топлоте.
У закључку
Укратко, течне хладне плоче играју виталну улогу у савременим решењима за управљање топлотом. Ефикасним преносом топлоте са критичних компоненти на циркулишућу расхладну течност, они помажу у одржавању оптималних радних температура, побољшавају перформансе и продужавају век трајања електронских уређаја. Разумевање начина на који хладне плоче функционишу је од суштинског значаја за све који су укључени у пројектовање или одржавање система високих перформанси, јер представљају кључну технологију у текућој потрази за ефикасним управљањем топлотом.
